热胀冷缩是一切物质的固有属性，混凝土也不破例。本篇将为各人浅析混凝土爆发裂痕的六种缩短，和裂痕的种类以及危害。
混凝土缩短可分为以下六种：
干燥缩短
在不饱和空气中，混凝土内部水份迁徙散失后爆发缩短，缩短历程如图所示。

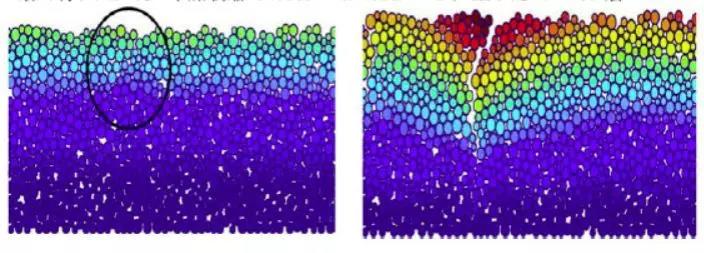

混凝土干燥缩短历程
自缩短
水化反应后，胶凝质料天生物的平均密度增大，造成混凝土宏观体积的镌汰。其历程可以分为三个阶段：第一阶段，自缩短即是化学缩短，与水化水平成正比；第二阶段，骨架起源形成，自缩短受限，小于化学缩短；第三阶段，混凝土硬化，自缩短与化学缩短相比越来越小。自缩短裂痕与外界湿度转变无关，水灰比越低自缩短越大。

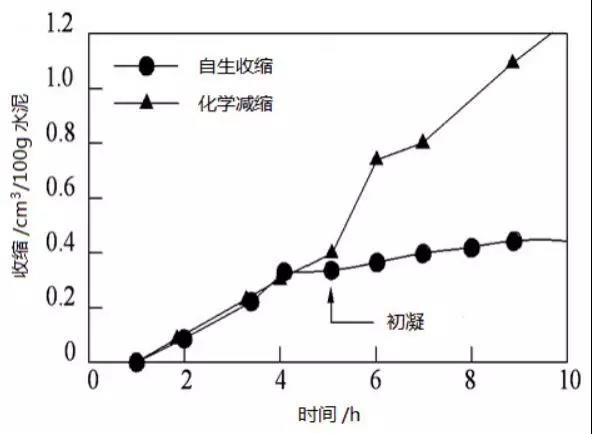

自缩短的生长历程
塑性缩短
水泥混凝土在其浇筑后的几个小时内，当其外貌水份蒸发速率大于内部。
水份向外貌的迁徙速率时，在靠近外貌的粒子之间将会形成重大的毛细管系统，如图 3和图4所示，并在毛细管壁爆发毛细压力 Pc，使毛细孔壁之间或由液体膜脱离的两颗粒之间爆发缩短引力 Fa，使得两粒子被压缩靠近，此时混凝土尚未形成强度，当缩短驱动力大于颗粒间的抗拉强度时，则泛起塑性缩短裂痕，主要爆发于早期。
Pc=σ(1/R1 +1/R2)
σ:液体的外貌张力（N/m）；
R1、R2：毛细管水的曲率半径（m）。

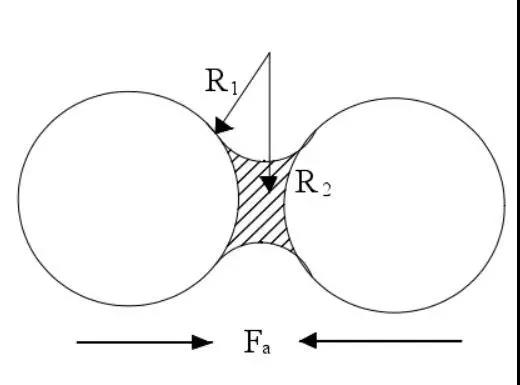

毛细管压力引起的两粒子间的应力

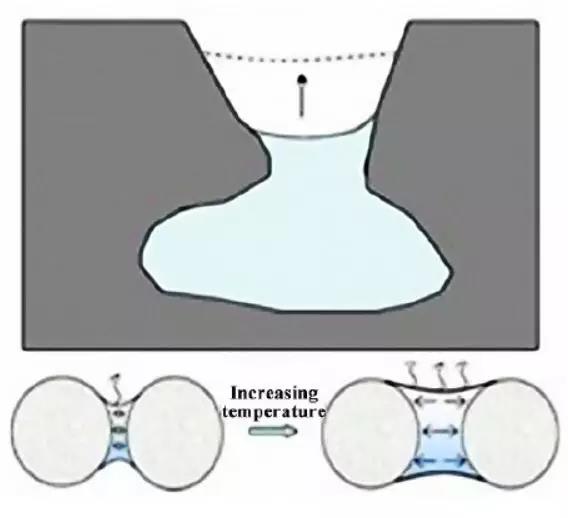

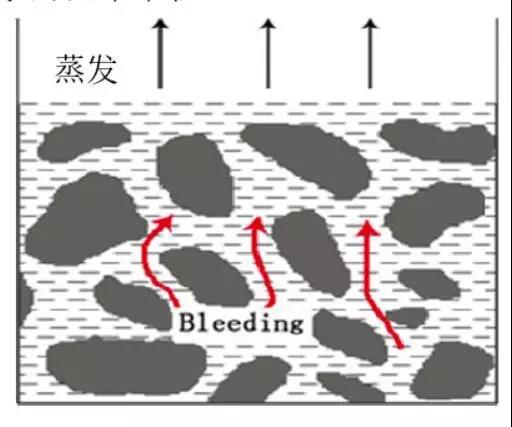

混凝土塑性缩短的历程
化学缩短
混凝土的化学缩短就是水泥硬化历程的体积缩短。水泥的矿物因素是硅酸三钙：3CaO.SiO2、硅酸二钙：2CaO.SiO2、铝酸三钙：3CaO.Al2O3 。他们与水相遇时都捉住水分子螯合为自己的结晶水，晶体一直生长，形成强度，放出热量的同时体积缩短，这个历程属于化学转变，爆发的缩短称为化学缩短。
硅酸三钙水化反应方程式：
3CaO· SiO2+nH2O=xCaO· SiO2· yH2O+(3-x)Ca(OH)2
硅酸二钙水化反应方程式：
2CaO· SiO2+nH2O=xCaO· SiO2· yH2O+(2-x)Ca(OH)2
温度缩短
混凝土温度升高时，因质料自身固有属性会爆发膨胀（线膨胀系数约为 1×10-5/℃），同时混凝土的毛细管应力松懈也会引起混凝土的附加膨胀，而当混凝土液相迁徙时导致混凝土缩短�；炷两峁乖胶�，其中心温度下降就越慢，引起很大的缩短，当约束引起的温度缩短应力凌驾混凝土的极限抗拉强度时，导致温缩开裂。
混凝土温度升高的历程

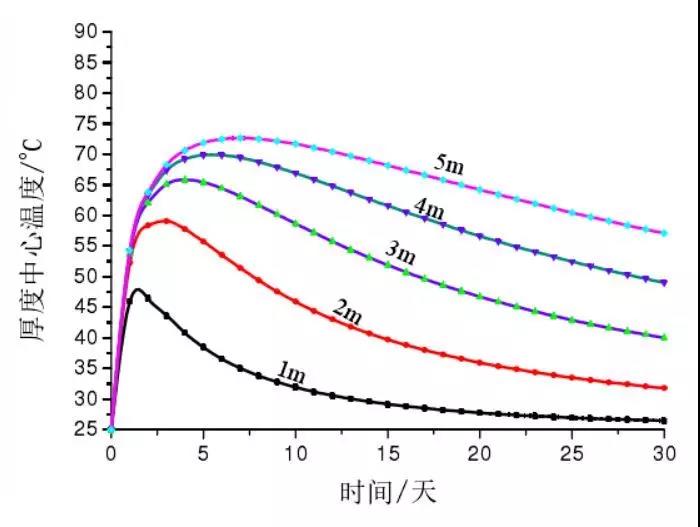

中心温升随结构物断面尺寸转变情形
沉降缩短
沉降缩短裂痕约在混凝土浇筑后半小时爆发,并在硬化时阻止。其形成缘故原由是浆体在浇捣后爆发不匀称沉落,粗骨料下沉,水泥净浆上浮,当沉降受抑制(如钢筋或预埋件的阻挡)时，使混凝土因剪切而开裂。别的在外貌形成的浮浆层也会因泌水而开裂。这种裂痕多泛起在混凝土外貌,且沿主筋或箍筋通长偏向漫衍,中心宽两头窄,是一种常见的早期裂痕,尤其在泵送施工中更常见。
混凝土裂痕的种类和危害：

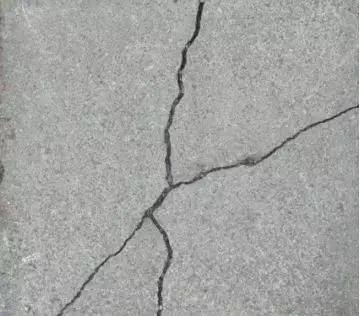

混凝土裂痕的种类

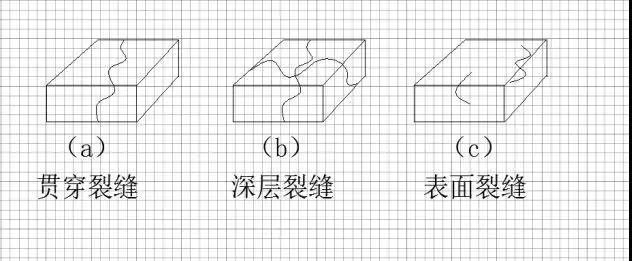

凭证裂痕所处的位置分，裂痕可以分为：贯串裂痕，深层裂痕和外貌裂痕三种。
凭证爆发缘故原由，可以分为：塑性缩短裂痕，沉降缩短裂痕和温度裂痕。
裂痕的危害

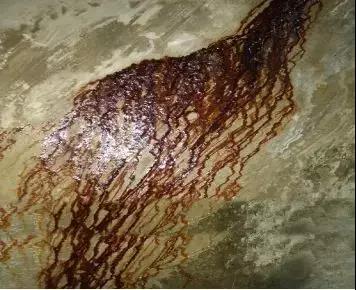

1.对钢筋的�；と笔В夯炷帘⒘押�，内里的钢筋裸露，容易爆发锈蚀，进而影响整个修建工程的施工质量；
2.使修建物整体强度降低：裂痕的保存，切断了混凝土结构的整体一连性，损坏了混凝土结构的整体强度；

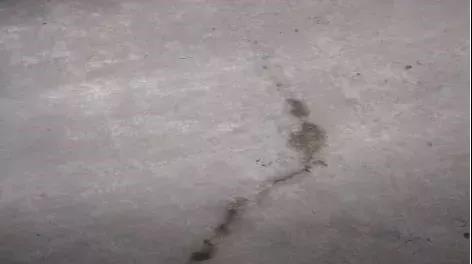

3.容易造成渗漏水：混凝土，尤其是地下空间部分，混凝土裂痕极易引起渗水。渗水的四要素是水、压力、路径及恒久作用。裂痕提供的就是路径。
扫描关注
东方尊龙凯时官方微信
随时相识最新资讯
扫描阅读
东方尊龙凯时电子月刊
