为寻找造成地下防水工程渗漏的缘故原由
，以更好地控制防水工程质量
，尊龙凯时修缮引进超声波断面成像仪
，可用于混凝土结构中的外部侵入物、缺陷、裂痕以及管道及蜂窝等缺陷的无损检测。若是混凝土内部的缺陷足够大
，引发的超声波会被该缺陷提前发反射
，由于反射线路径更短
，由缺陷反射的信号会早于混凝土底面反射的信号抵达吸收端。信号处置惩罚软件依据每排换能器吸收到的反射脉冲的抵达时间
，来推断混凝土内部缺陷的位置
，最大可探查1.8m。

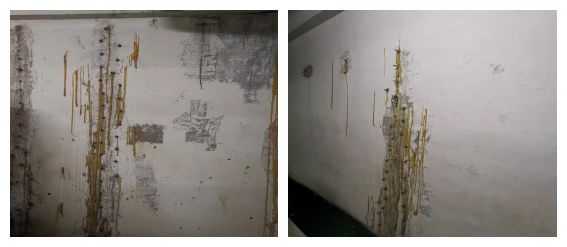

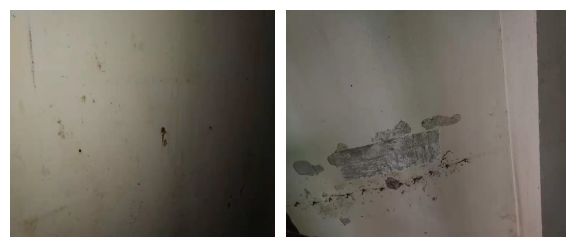

现场情形及缘故原由剖析

该地下室为新建未启用地下室
，其勘探时
，内部有大宗的明水蓄积情形。主要渗漏点位于侧墙以及顶板。有多处通例注浆维修情形
，主要为聚氨酯注浆
，检测位置主要是渗漏以及维修点周围。

现场勘探效果——现场情形及超声波扫描效果

青色及红色部分混凝土都保存缺陷
，诸如密实度不高等等
，红色体现严重；

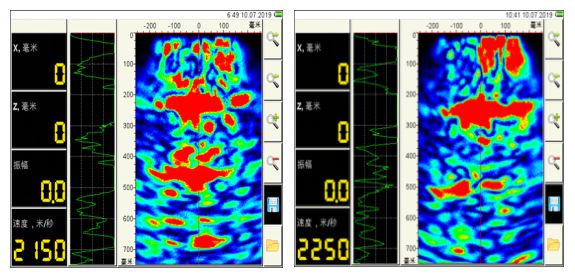

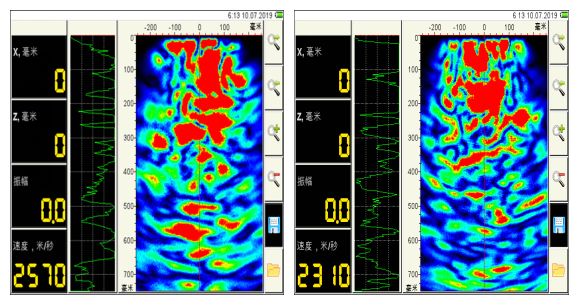

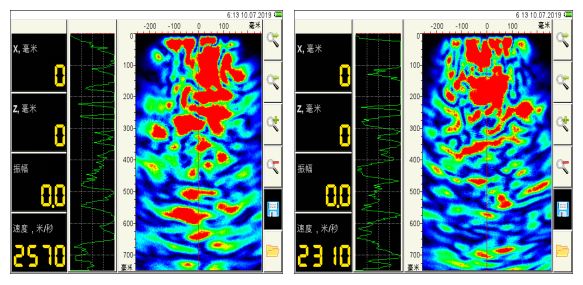

单点扫描
，大大都点从表层至300mm处均有一连性缺陷。内部孔隙率也很是高
，现在保存渗水情形。比照剖析
，内部保存一连性的缺陷
，切合现场渗漏水；

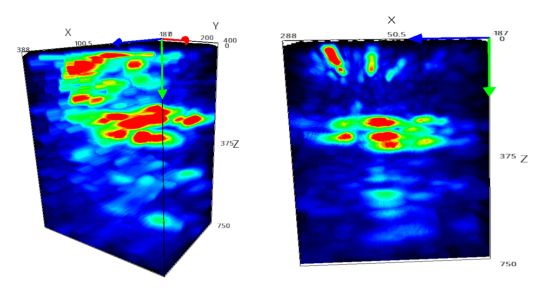

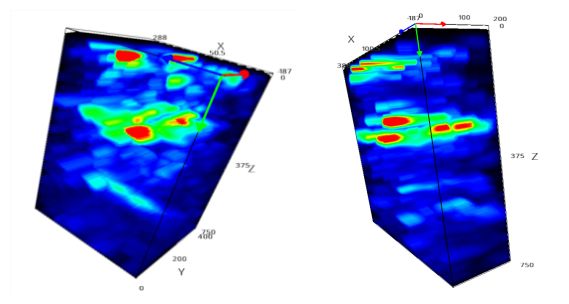

三维立体扫描
，侧鞘诳位其内部孔隙率很是多
，多集中在表层以及200mm到300mm之间区域
，且保存贯串性裂痕。

结论

综合以上整体判断。该地下室检测部位内部保存较量多的渗水通道
，在混凝土外貌孔隙率更多。现实上
，勘查时
，外貌有多处维修以及渗漏水情形
，批注内部在渗水
，渗水通道较量多。

混凝土结构经由恒久水浸泡
，内部钢筋会保存锈蚀危害
，钢筋锈蚀体积膨胀
，会破损混凝土结构
，使得后期将渗漏水越发严重
，整个侧墙
，顶板都保存起鼓
，开裂的危害。

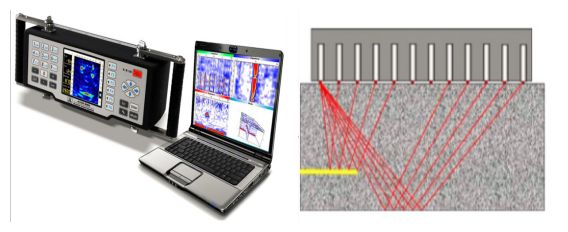

超声波断面成像仪简介：

超声波断面成像仪接纳直板型设计
，内置盘算机和内存
，大尺寸显示器及控制按钮。使用非耦合声波接触手艺
，在结构测试的历程中
，无需使用任何耦合剂
，在装备在装备两侧设有标尺
，在底面装置了4个激光发射器
，便于在现场检测时的仪器定位。

若是构件内部的混凝土-空气界面（缺陷）足够大
，一部分引发的应力脉冲会被该缺陷提前发射。如右图所示
，由于射线路径更短
，由缺陷反射的信号会早于构件底面反射的信号抵达吸收端。信号处置惩罚软件依据每排换能器吸收到的反射脉冲的抵达时间
，来推断构件内部缺陷的位置。
